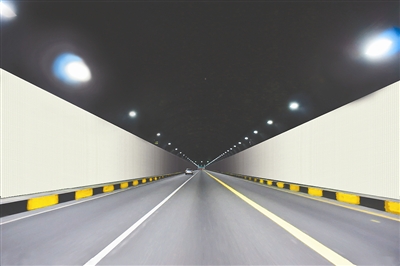

使用隧道反光瓷磚后(效果圖)
高速路開車，在進入隧道的一剎那，不管隧道燈光再亮，司機們也會明顯感覺到視差。為解決這一問題，綿陽人韓玉平用18年的時間，研發出隧道反光瓷磚，榮獲被譽為全球工業設計奧斯卡的“紅點獎”。
19日下午，該隧道反光瓷磚第一批運往京昆高速秦嶺隧道群古家山隧道，開始對隧道進行內裝改造，這也是紅點大獎獲獎作品隧道反光瓷磚在全國高速首次應用。
科技
與谷歌無人汽車
同獲“紅點獎”
19日上午，成都商報記者見到了韓玉平，他拿出了“紅點獎”作品隧道反光瓷磚，這塊瓷磚為一平方米大小的正方形，表面上看和其他瓷磚并無太大區別。
看似普通的瓷磚，為何能榮獲“紅點獎”?韓玉平拿出了兩張對比圖，一張是現在隧道使用的普通材料，主要靠隧道內的燈光進行照明，另一張是燈光照在反光瓷磚上，整個隧道猶如白晝，與隧道外不會形成視覺差。
韓玉平介紹，反光瓷磚主要運用了光學的原理和技術，通過在傳統瓷磚上噴涂一層特殊的反光材料，同時將瓷磚表面做成特定角度的小反射面來實現。當光線照射到瓷磚上時，瓷磚上的小反射面會將大部分光線重新反射到環境中，使環境變亮。反光陶瓷瓷磚由不同的涂層構成，最底下是陶瓷，其次是顏色層，再其次是珠狀的反光材料構成的反光層，最上面是一層用于保護反光材料的透明UV層。依據不同的環境和反射要求，可以使用不同的形狀來達到不同的反光效果。
“我們通過在基板上設置凸起，凸起上噴涂顏色層和反光層，使其對來自多個角度的光源具有反射作用，增強反光效果。利用該反光材料可以高效利用照明燈具和車燈發出的光，在隧道內部進行漫反射，通過合理布置反光材料的尺寸和位置，與隧道光源形成一整套照明系統，達到提升照明的效果。”韓玉平說。
去年6月23日，全球工業設計紅點獎國際評委給韓玉平致函，稱其設計的隧道反光瓷磚從全球57個國家和地區提交的1萬余件作品中脫穎而出，榮獲被譽為工業設計奧斯卡的“紅點獎”。當年9月22日，韓玉平赴新加坡參加2016年全球紅點獎?lì)C獎典禮，同臺獲獎的有“谷歌無人駕駛互聯網汽車”等具有國際影響力的設計作品。
試點
古家山隧道
全國首用反光瓷磚
19日下午，第一批反光瓷磚已經運往古家山隧道施工現場，工人們當即開始對隧道進行內裝改造。成都商報記者從交警處獲悉，改造期間，每天的8時~17時，隧道內單道通行，其余時間恢復正常通行，整個改造在今年12月內結束。
據韓玉平介紹，隧道反光瓷磚獲得紅點獎后，引起國內隧道建設行業的廣泛關注。北京首創、四川高速、綿陽投控、綿陽交發等業主和設計機構先后向隧道反光瓷磚拋來橄欖枝。根據工程進展和實際需要，京昆高速秦嶺隧道群的古家山隧道將第一個試用該產品。
古家山隧道位于四川省廣元市境內，全長2.5公里。記者在四川交投建設股份有限公司與四川杰邦科技有限公司簽訂的合同中看到，瓷磚規格為400X200X8mm，預估數量為14400平方米，瓷磚顏色為象牙白。
同時，合同中對反光瓷磚提出了主要技術參數，要保證增強隧道光照亮度，提升行人和車輛的通行安全，無眩光和其他使用安全隱患;無放射源、無重金屬、無其他危害環境因素;適用于-20～80攝氏度應用環境;在隧道使用環境較其他墻面材料節能30%~50%。
記者獲悉，張家口至北京、綿陽至西充高速一連接線隧道、綿陽新建205省道老龍山隧道、綿陽一環路尖子山、王家山隧道、綿陽三臺縣境內的中涪路隧道等工程也有望在近期使用隧道反光瓷磚。
節能
比現有隧道材料
節約一半電量
隧道反光瓷磚性能究竟怎樣?綿陽決策咨詢委員會給綿陽市委市政府的報告中給出了答案。決咨委的報告在綜合分析了目前國內外隧道照明及通行狀況后給出了明確結論：使用隧道反光瓷磚后，可有效解決交通隱患并能美化隧道，更重要的是，相較于目前的隧道照明體系，隧道反光瓷磚可明顯減少對隧道照明的投資及運營成本，降低能耗。
成都商報記者在這份報告中看到，以500米長的隧道進行比較，普通瓷磚使用壽命10年，通行安全較差，初始?jí)γ娌牧铣杀?0萬，初始使用燈具312只，更新后為780只，成本41萬余元，能耗一年達到132萬元;而通行安全相對較好的秀壁板，使用壽命3到4年，初始?jí)γ娌牧铣杀緦⑦_(dá)到342萬元，初始使用燈具281只，更新后為700只，成本37.2萬余元，能耗一年108萬元。而隧道反光瓷磚使用壽命為10年，初始?jí)γ娌牧铣杀?6萬，初始使用燈具156只，更新后為380只，成本20.3萬余元，能耗一年66萬元。
“因?yàn)榘l(fā)光瓷磚借助了光學的原理，使其表面具有漫反射的效果，因此，在隧道內只需要以前一半的燈具，就能達到增亮隧道環境照度的效果。”韓玉平說，相當于一個隧道的電量將節能一半，而且還將節約一半的配電設施、電纜配件安裝及維護費用。
人物
行走不太方便
十八年熬成“磚”家
韓玉平相貌普通，一條腿行走還不是太方便，他如何在18年的時間里，設計研發出“紅點獎”作品呢?
韓玉平介紹，20年前，他在國營印刷廠從事專業設計工作。1999年一次到外省出差，在隧道內遇到一個車禍，當時車輛非常少，但仍然隧道內車禍不斷，對他觸動很大，那時他心中就謀劃要設計一種提升隧道亮度的產品。
2002年，韓玉平所在的四川省包裝技術研究所機構改革，他選擇了自謀職業，由此走上了自主創業的道路。從2003年起，他開始為長虹設計后標牌、在塑膠面板上實現色彩、紋理裝飾效果等相關產品。
“在和長虹合作的過程中，我一直沒有放棄為隧道設計增加亮度的產品，從1999年開始，我到過夾江、德陽以及省外的多個瓷磚廠，希望能找到我需要的材料，但實驗了無數次，都無功而返。”韓玉平說。
2014年，韓玉平與長虹工程技術中心建立了“基于色彩、紋理在不同材質上交互應用技術研究聯合實驗室”，他在設計研發一款產品時，無意中發現了一種原料，可以利用光學原理和技術，在瓷磚上燒結這種材料，然后增加亮度。
“通過反復無數次的實驗，最終成功了。”韓玉平說。
